schmalz 真空吸盘RSC 85x120-VU1
详细信息 schmalz矩阵板MPL 300x200x28 12,5x12,5 3x3 真空吸盘RSC 85x120-VU1型号 RSC 85x120-VU1-40-IS-BHF 3D真空夹具用吸盘
高度 H:99,00 mm 高度 H1:120,00 mm 行程 Z:21,00 mm 吸盘材质:Vulkollan VU1 真空吸盘:Innospann 用于木材加工、金属、塑料和纤维复合材料行业中CNC激光和铣削工艺的BHF夹具基本主体
用于部件的手动加工和精加工，如锯切割、钻孔或打磨工艺
系统可搭配不同真空吸盘使用，也可通过Uni-base连接到加工中心台面，设置自由度
用于与施迈茨Steel-Plate钢台面平板组合的平台面或其他类型机床
灵活手动调整行程和旋转角度
各轴向自由度高，调解轻松
针对自由曲面工件，可手动柔性调节夹持吸块
采用真空或磁性预固定于机台面
产品亮点
Uni-base 高度及角度皆可调整
可安装于平整台面或Innospann台面
多种吸盘可直接安装于Uni-base
优势
最大节省空间，适用于各种形状的工件
可与施迈茨其他装夹系统配合使用
完美适配工件和流程
1.UB 135x135x156 29.5 15 G:基座,灵活可调、长 L:135,00 mm、宽 B:135,00 mm
高度 H:156,00 mm、行程 Z:29,50 mm、回转角度 W:15,0 °
2.RSC 85x120-VU1-40-IS-BHF 3D真空夹具用吸盘、高度 H:99,00 mm、高度 H1:120,00 mm、行程 Z:21,00 mm、吸盘材质:Vulkollan VU1、真空吸盘:Innospann
3.SSPB-117 117-125 NBR 3D真空夹具系统、直径 Ds:117,0 mm、高度 H1:137,00 mm
行程 Z:8,00 mm、适用领域:117.0 ... 125.0、材质:ED、密封材质:Perbunan

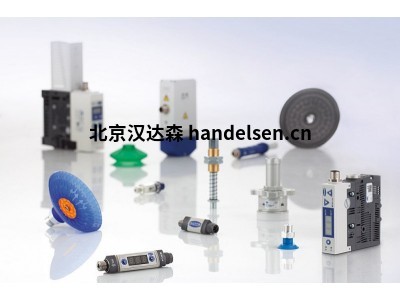

德国SCHMALZ部分产品型号
①德国SCHMALZJGP 300-1
②德国SCHMALZJGP 64-2-AS
③德国SCHMALZSAOG-S 80x30 NBR-60 RA
④德国SCHMALZ真空发生器SBP15G02SDA
⑤德国SCHMALZ夹爪39305541MPG-plus64-V
⑥德国SCHMALZ真空组件SCP 20 NC AS
⑦德国SCHMALZ真空发生器SEM-C 25 SDA NC AS
⑧德国SCHMALZ真空波纹吸盘SAOB 60x30 HT1-60 G1
|
